長期以來，門禁系統的設計、施工一直受到困擾，且隨著門禁系統規模越來越大，傳統門禁的弊端日益突出，主要體現在以下三個方面：

為了便于檢修和設備自身安全管理，門禁控制器都裝在弱電井內。傳統門禁系統的接線方式是：每個門禁點需要從弱電間鋪設三根電纜線

到門禁點現場，讀卡器線、電鎖線、出門按鈕箱。線纜材料和鋪設人工費是一筆巨大開支，比例超過工程造價的50%了。

因?yàn)楝F(xiàn)場看不到傳統門禁控制器、讀卡器參數。調試和維護工程師最惱人的是需要現場、監控室來回跑。

門禁系統，功能越來越強大，但使用卻越來越復雜，新用戶面臨無所適從的窘境。

儀創科技POE+門禁控制系統可有效解決上述問題。

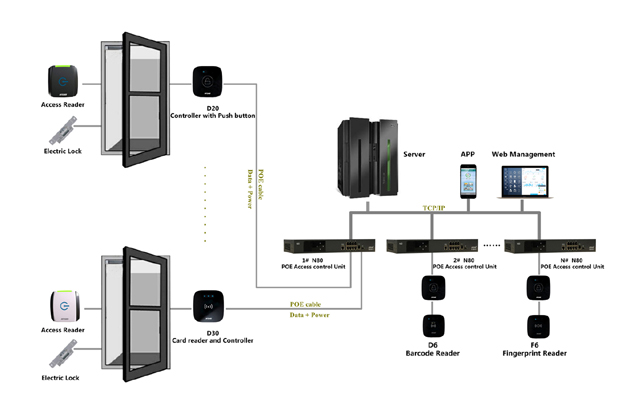

儀創科技POE+門禁控制系統主要包含N80POE+門禁集控器、D20門禁按鈕控制器、D30門禁讀卡控制器三個專利產品，系統架構如圖所示：

N80POE+門禁集控器，主要負責與現場8個門禁分控器D20或D30的POE供電和通訊，可存儲100000條進出門和報警記錄。同時該門禁集控器

采用TCP/IP方式接入安防專網，實現與門禁服務器實時通訊，并且承擔與消防、視頻監控、報警等其它系統的聯動。每路POE+的供電容量可達

50W，可以滿足一個門禁點接2把電鎖的供電需求。

D20門禁按鈕控制器，可接一個讀卡器（卡、鍵盤、掃碼、活體指紋、人臉識別可選），電鎖，適用于單向讀卡門禁點?？纱鎯?chǔ)24000條進出門

和報警記錄，內置電池保護時鐘及數據區，配置光電防拆開關。D20設計的神奇之處，它集成了一個觸摸出門按鈕，體積卻只有86盒大小哦，

安裝在傳統門禁的出門按鈕位置。

D30門禁讀卡控制器，是內置讀卡、單門門禁控制的一體機，安裝在室內，另外可接一個讀卡器（卡、鍵盤、掃碼、活體指紋、人臉識別可選），

電鎖，適用于控制一個雙向讀卡門禁點，指標參數和D20表現相同。D30的可愛之處是把出門讀卡器與單門門禁控制器合二為一了，體積還是

只有86盒大小。

圖中的B5門禁讀卡器，支持非接觸CPU卡（SM1國密算法）、非接觸IC卡（ISO/IEC14443 Type A、ISO/IEC15693）、NFC智能手機，

感應速度≤0.1秒，PSAM卡座符合ISO/IEC 7816-1/2/3/4標準，支持國密安全模塊。

儀創科技POE+門禁系統優勢在于：只需要一根CAT6網線，即可輕松為讀卡器、電鎖、出門按鈕等門禁設備供電，極大減少鋪設電纜線

所耗費的人力、物力，可使工程施工總費用節省50%。并且，N80POE門禁集控器采用機架式安裝，網絡接口配置標準化，門禁系統配套

硬件設備N80、D20、D30全部采用RJ45網線接口，控制器采用標準86盒安裝，施工工藝簡單、便捷。

根據當前門禁設備可視化的應用需求，儀創科技為N80POE門禁集控器配置了LCD顯示屏和功能按鍵，實時顯示設備的IP地址、設備版本、

設備地址、工作模式，在線實時監測門禁分控器、讀卡器的工作狀態。并且能夠現場配置各類CPU卡等參數。這種功能應用為工程師對

產品維護提供了極大便利，使工程師坐在弱電間即可對門禁系統運行情況了如指掌，快速了解設備故障原因，提升工作效率。

技術的日新月異，管理的不斷創新，都需要智能硬件的固件升級。儀創科技的門禁系統所有硬件N80、D20、D30，還有讀卡器全部滿足

在線升級的要求。此外，門禁系統最大的維護量是權限變更，新人、調動、丟卡等等。無論是幾萬人、幾千門禁點，儀創的門禁系統全部

可以實現授權秒殺！

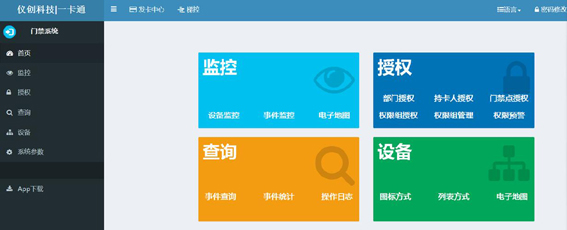

儀創科技POE供電門禁系統支持WindowsServer操作系統，人機交互拋棄了傳統設計，根據值班員、授權管理員、運營工程師的角色，

進行了重新定義。首頁界面僅有監控、授權、查詢、設備四個版塊，設計簡潔直觀，操作友好。通過此軟件平臺，輕松實現對門禁系統

多樣化的智能應用管理，并且支持APP下載，實現手機遠程查看和管理。

預設管理十分靈活，主要體現在以下幾個方面：

實時監控與地圖融合，管理主機可實時監視所有門禁點電鎖的開/關狀態，并以多級電子地圖、表格方式或圖標方式實時顯示，并可

詳細查看每次開門的時間、日期、進出人員的卡號、姓名、隸屬部門、職務、個人肖像等資料。另外，實現對單門、部分或全部

門鎖進行中央開/關控制。值得一提的是，基于電子地圖，各受控門、報警按鈕等操作對象均以圖標的形式表示在地圖的相應位置，比較直觀。

報警功能智能化，當系統中出現非注冊卡、權限不符、門未關、電源及通信線路故障或遭受破壞時，監控中心會收到報警信號。當報警發生時，

以指定比例顯示以報警點為中心的地圖區域，彈出與操作、報警有關的信息以及持證人圖像。并且，系統應能自動將操作員在工作站上填入的

處置措施和處理結果記錄在文件服務器內。另外，系統能夠?qū)崿F(xiàn)聯動控制，可與CCTV電視監控子系統、入侵報警系統的聯動、火警、匪警

自動報警系統的聯動以及建筑設備監控系統BMS的照明等聯動。

門禁考勤一體化，且可選配巡更數據導出功能，毋需重復投資考勤機及巡更讀卡器，節約用戶投資。另外，系統可對所有的出入、報警、

故障事件做記錄，并根據需要分類，形成年、月、日?qǐng)?bào)。可根據事件和時間進行查詢和統計，這些記錄信息在一定條件下可以共享，作為

原始數據提供給其它相關系統，具有良好的兼容性。

儀創科技將POE+供電技術應用到門禁控制系統，打破了業界通常采用傳統強電的方式，使門禁系統安裝變得簡單，大大降低門禁系統工程造價，

調試維護變得省心！本系統硬件配置表現出色，而且權限管理和數據記錄具有高級別的安全性。最值得一提的是，門禁智能化管理比較豐富，

系統操作簡單，而且開放式系統架構，實現門禁系統和視頻監控、消防、報警系統進行無縫集成與聯動控制，使門禁解決方案滿足更多場景

應用需求。同樣支持人臉、掃碼、APP等互聯網、AI時代的門禁系統創新應用。
